稀土原材料

（稀土礦山現場）

稀土是磁性材料的原料之一，主要是稀土鈷永磁材料和釹鐵硼永磁材料。前者是稀土元素鈰、鐠、鑭、釹等和鈷形成的金屬間化合物，其磁能積可達碳鋼的150倍、鋁鎳鈷永磁材料的3～5倍 ，永磁鐵氧體的8～10倍，溫度系數低，磁性穩定，矯頑力高達800千安／米。主要用于低速轉矩電動機、啟動電動機、傳感器、磁推軸承等的磁系統。

（含有稀土元素的永磁電機）

釹鐵硼永磁材料是第三代稀土永磁材料，其剩磁、矯頑力和最大磁能積比前者高，不易碎，有較好的機械性能，合金密度低，有利于磁性元件的輕型化、薄型化、小型和超小型化。但其磁性溫度系數較高，限制了它的應用。

稀土元素的分類

稀土一共包括17種元素，這17種元素在應用之中各有各的不同之處，堪稱國之大器。

（元素周期表）

我國的稀土資源主要分為兩類，輕稀土型資源和離子型中重稀土資源，大體來說呈現“北輕南重”的格局，“北輕”以鑭、鈰、鐠、釹為主，代表為內蒙古，“南重”以鋱、鏑、鈥、鉺、釔為主，代表為江西。

比如鐠，用于制造飛機發動機

（稀土鐠礦石）

稀土元素的共性是：一、它們的原子結構相似；二、離子半徑相近；三、它們在自然界密切共生。

（稀土礦石）

稀土元素的化學性質相近，他們有時與鐵、鈷、鎳等生成共生礦物。在實際用途之中，很少情況下會專門去應用稀土元素的化學性質，大多都是應用其差異較大的物理性質，尤其是光譜學方面的性質。

比如釹，用于電子硬件中的強磁鐵

（稀土釹礦石）

稀土永磁材料是將釤、釹混合稀土金屬與過渡金屬（如鈷、鐵等）組成的合金，用粉末冶金方法壓型燒結，經磁場充磁后制得的一種磁性材料。

稀土永磁分釤鈷（SmCo）永磁體和釹鐵硼（NdFeB）永磁體。其中SmCo磁體的磁能積在15--30MGOe之間，NdFeB系磁體的磁能積在27--50MGOe之間，被稱為“永磁王”，是目前磁性最高的永磁材料。釤鈷永磁體，盡管其磁性能優異，但含有儲量稀少的稀土金屬釤和稀缺、昂貴的戰略金屬鈷，因此，它的發展受到了很大的限制。我國稀土永磁行業的發展始于60年代末，當時的主導產品是釤-鈷永磁，釤-鈷永磁體世界銷售量為630噸，我國為90.5噸（包括SmCo磁粉），主要用于軍工技術。

稀土(rare earth)有“工業維生素”的美稱。現如今已成為極其重要的戰略資源。稀土元素氧化物是指元素周期表中原子序數為57 到71 的15種鑭系元素氧化物，以及與鑭系元素化學性質相似的鈧（Sc） 和釔（Y）共17 種元素的氧化物。稀土元素在石油、化工、冶金、紡織、陶瓷、玻璃、永磁材料等領域都得到了廣泛的應用，隨著科技的進步和應用技術的不斷突破，稀土氧化物的價值將越來越大。

磁性材料，通常所說的磁性材料是指強磁性物質，是古老而用途十分廣泛的功能材料，而物質的磁性早在3000年以前就被人們所認識和應用，例如中國古代用天然磁鐵作為指南針?，F(xiàn)代磁性材料已經廣泛的用在我們的生活之中，例如將永磁材料用作馬達，應用于變壓器中的鐵心材料，作為存儲器使用的磁光盤，計算機用磁記錄軟盤等。大比特資訊上說，磁性材料與信息化、自動化、機電一體化、國防、國民經濟的方方面面緊密相關。而通常認為，磁性材料是指由過度元素鐵、鈷、鎳及其合金等能夠直接或間接產生磁性的物質。磁性材料按磁化后去磁的難易可分為軟磁性材料和硬磁性材料。磁化后容易去掉磁性的物質叫軟磁性材料，不容易去磁的物質叫硬磁性材料。一般來講軟磁性材料剩磁較小，硬磁性材料剩磁較大。

稀土材料在永磁電機上的應用

釤鈷材料：

高溫穩定性磁性材料，工作溫度高（ 250～350℃ ）退磁風險低。

磁穩定性強，效率保障（磁性下降0.03%/ ℃ ）

鐵含量低：14-17% （不易生銹）

它的穩定性極佳，是航天航空和科研首選材料。

釹鐵硼材料：

常規溫度磁性材料，允許工作溫度低 （ 60～200℃ ），退磁風極高

穩定性差，退磁溫度低，失效風險高

磁穩定性差，6倍差于于釤鈷（磁性下降0.19%/ ℃ ）

鐵含量高：63.95-68.65% （易生銹）

不超過退磁溫度時磁性下降，但磁性可恢復。磁性下降幅度：釤鈷 0.03%/ ℃，釹鐵硼0.13%/ ℃

一定溫度時急速下降，如釹鐵硼150 ℃時20分鐘完全退磁，且溫度越高下降越快。

稀土永磁電機的冷卻方式

風冷冷卻：

冷卻效果差，冷卻效率差（失效風險高，風冷本身效果差）

另外變頻時冷卻效果受轉速影響大（轉速越低，冷卻越差）

油冷冷卻：

更可靠，失效風險低，液態冷卻，換熱效率高，高效冷卻流道，冷卻更均勻。

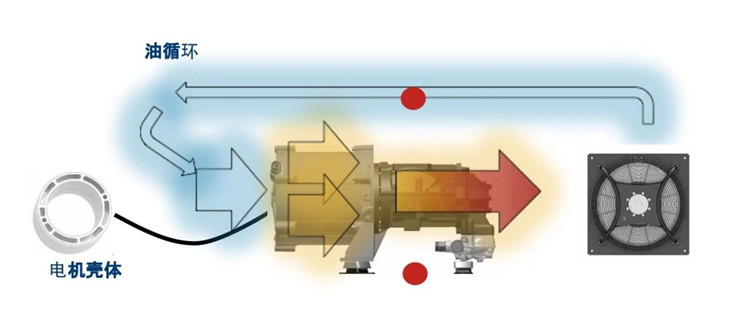

（富達油冷永磁電機散熱圖）

稀土永磁變頻電機的優勢

永磁變頻電機與普通變頻電機相比，有著顯著的優勢。

同樣都使用變頻器，但永磁變頻電機不需要無功勵磁電流，可以顯著提高功率因數（可達到1，甚至容性），減少了定子電流和定子電阻損耗，而且在穩定運行時沒有轉子銅耗，進而可以減小風扇（小容量電機甚至可以去掉風扇）和相應的風摩損耗，效率比同規格普通變頻電動機可提高2～8個百分點。而且，永磁變頻電機采用的是稀土永磁材料，而普通變頻電機則是普通的三相異步電機，永磁變頻電動機在25%～120%額定負載范圍內均可保持較高的效率和功率因數，使輕載運行時節能效果更為顯著，工作效率高，較同功率的普通變頻電機平均要高5%-7%，比普通變頻電機要節能省電。

另外，永磁變頻電機會根據用戶端設備的變化，自動調頻改變電機功率，很好地匹配電機輸出功率，無論是在輕載或過載的情況下其工作效率依然保持在高水平。

目前生產的永磁變頻電機已應用在油田、紡織化纖工業、陶瓷玻璃工業和運行時間長的風機水泵、空壓機等領域。
